Hohe Drehmomentübertragung
Maximales Drehmoment: 1,102,500 Nm
Eigenschaften allgemein:
Außendurchmesser bis 1,050 mm
Drehzahlen bis 3,100 min-1
Hydraulik - Lamellenkupplung Betriebsdruck, 24-40 bar.
Schaltkupplung zum Einbau in Getriebe von Maschinen mit hoher Drehmoment last Baumaschinen und Förderanlagen.
Ausführung für Öllauf mit Stahl/Stahl Lamellen, mit Druckölzufuhr durch die Welle.
Erhältlich in Sonderausführung passend für den Einsatz mit Verbrennungsmotoren.
Einsetzbar von –30°C bis +80°C

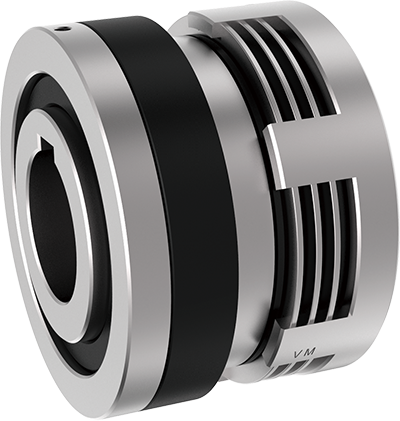

VRHX

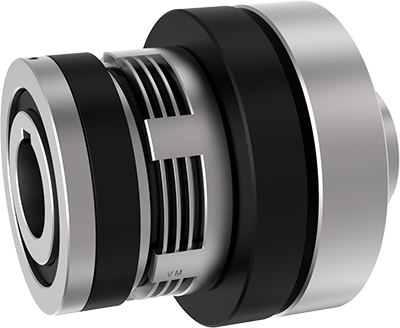

VRHX-M

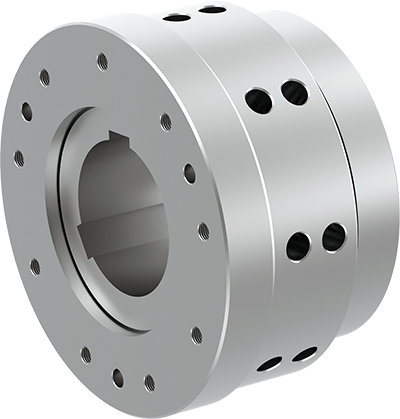

VRHO
VRHOY

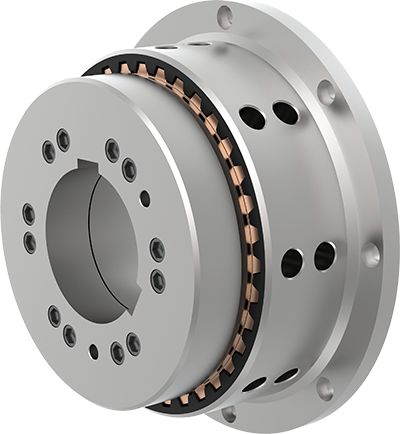

VRHOYF
Datenblatt
| Größe | Übertragbares Drehmoment(Nm) | Drehzahl(min-1) | Druck(Bar) | Gesamtmasse(kg) |
|---|---|---|---|---|
| W1 | 123 | 5000 | 10.3 | 2.5 |
| W2 | 178 | 4300 | 10.3 | 2.8 |
| W3 | 282 | 3200 | 10.3 | 3.3 |
| W4 | 378 | 2700 | 10.3 | 4.2 |
| W5 | 548 | 2400 | 10.3 | 5.8 |
| W6 | 983 | 2000 | 10.3 | 11 |
| W7 | 1376 | 1900 | 10.3 | 13.5 |
| W8 | 2060 | 1600 | 10.3 | 17 |
| W9 | 2526 | 1400 | 10.3 | 24 |
| W10 | 4240 | 1300 | 10.3 | 35 |
| H1 | 12250 | 3200 | 20 | 50 |
| H2 | 19600 | 3070 | 25 | 55 |
| H3 | 28000 | 2725 | 25 | 75 |
| H4 | 39375 | 2450 | 25 | 125 |
| H5 | 56000 | 2095 | 25 | 140 |
| H6 | 78750 | 1930 | 25 | 210 |
| H7 | 110250 | 1710 | 25 | 275 |
| H8 | 157500 | 1555 | 25 | 360 |
| H9 | 218750 | 1400 | 25 | 480 |
| H10 | 315000 | 1245 | 25 | 650 |
| H11 | 437500 | 1125 | 25 | 900 |
| H12 | 551250 | 1000 | 25 | 1250 |
| H13 | 787500 | 890 | 25 | 1650 |
| H14 | 1102500 | 815 | 25 | 2210 |
